Modbus TCP转profinet网关连接某系列人机界面应用

随着工业机器人的普及和应用，对数据传输速率和稳定性也有更高要求。那么本款modbus tcp转profinet网关是一个可靠且高效的解决方案，用于将Modbus TCP协议转profinet协议。通过开疆智能modbus tcp转profinet网关实现了不同协议间的快速通信和数据传输，大大提高了生产效率和能源利用效率。本案例用的设备有西门子1200plc，modbus tcp转profinet网关，人机界面。

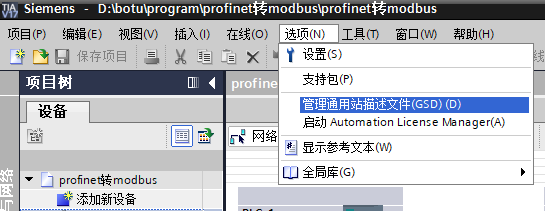

我们需要在博图软件中对网关进行组态，添加modbus tcp转profinet网关的 GSD 文件。然后在安装完毕后在如下地址找到modbus tcp转profinet网关模块。

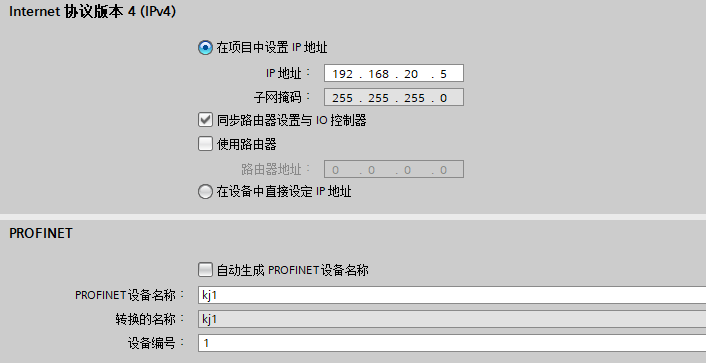

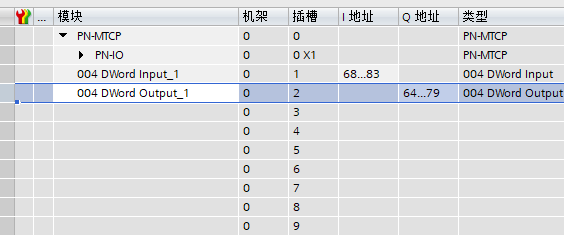

设置modbus tcp转profinet网关的IP地址以及设备名称，要保证和配置软件一致。分配modbus tcp转profinet网关模块需要的输入输出字节长度，DWord为双字=4字节，添加字节最好一次性添加。

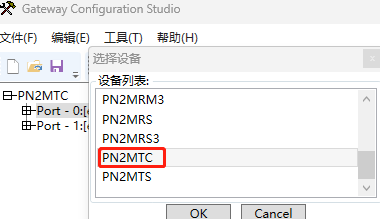

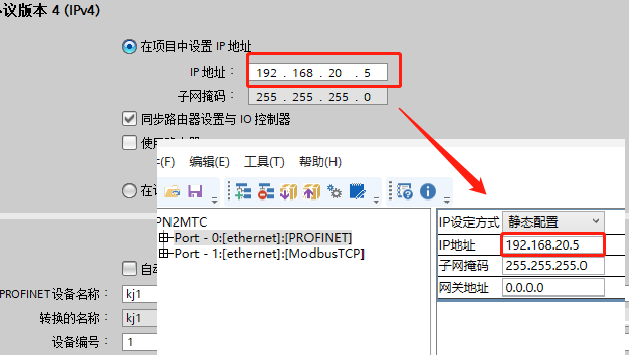

打开modbus tcp转profinet网关配置软件进行modbusTCP参数配置，点击新建，选择PN-MTC（MODBUS TCP主站），设置modbus tcp转profinet网关的IP地址和字节数要与PLC的组态保持一致。

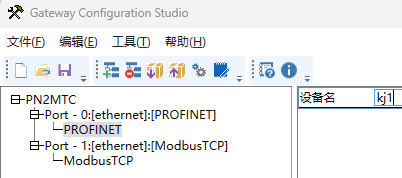

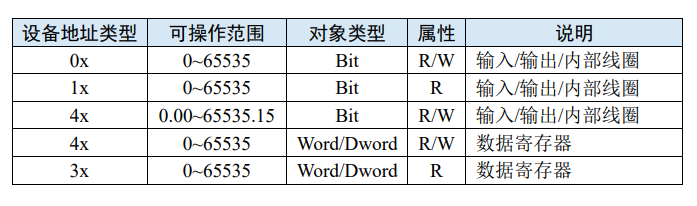

设置号确定的设备名称，配置软件里的设备名称要和组态的设备名称一致，继续右键点击插入，插入Node，对设备IP保持一致,以(192.168.0.100)为例。这时候我们需要设置寄存器数量和其他的一些必要性参数。

PLC中组态中数据读取显示根据产品手册的地址说明可把modbus tcp转profinet网关数值放到PLC内存映射起始地址与博图中的 kj：I Data [0]地址相对应，本例中 I 地址为 0-7，若地址为 0 寄存器地址 256 号的数据就会映射到 I.Data 0 后面数据依此往后按顺序排列，从而进一步的对数据进行运算采集工作，以上就是modbus tcp转profinet网在PLC组态的快速配置。综上所述，在Modbus TCP转profinet的应用案例中发挥着重要的作用，并得到使用现场户的一致认可。
