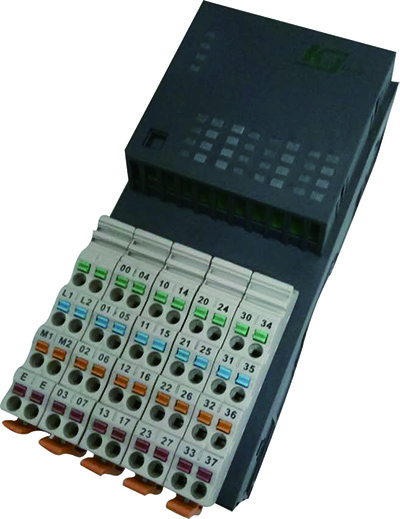

1.1.型号:SM321   订货号:KJ321-FB00-0000
1.2.产品描述:
Ø16点输入,通道隔离为16组
Ø额定输入电压为DC24V
Ø输入为低电平触发,可以接NPN类型传感器
Ø每通道对应两个端子,适合两线制输入接法
Ø双路冗余供电

1.1. 电气参数:
Ø 供电电压: DC24V(-25%~+30%)
Ø 电源冗余: 有
Ø 输入点数: 16点
Ø 电气隔离: 通道与背板总线之间
Ø 总线电流消耗: 82mA
Ø 模块功率消耗: 全部输入,最大75mA
Ø 接线电缆长度: 600M(非屏蔽)
1000M(屏蔽)
1.2. 接口参数:
Ø 输入极性: 低电平输入
Ø 通道状态指示: 绿色LED
Ø 输入电压
n 额定输入: 0V
n 对于”1”信号: 0 ~ +8V
n 对于”0”信号: +19V ~ +30V
Ø 输入电流
n 对于”1”信号: 4.6mA
Ø 输入延时
n “0”向”1”: 1.2ms ~ 4.8ms
n “1”向”0”: 1.2ms ~ 4.8ms
Ø 输入特性: 符合IEC61131,类型1
1.3. 综合参数:
Ø 工作温度: -10℃ ~ 60℃(见安装说明)
Ø 存储温度: -25℃ ~ 85℃
Ø 允许湿度: 5% ~ 95%不结霜
Ø 防护等级: IP20
Ø 接线方式: 带塑料套针型端子0.08mm2 ~ 1.5mm2 剥线长度10mm
Ø 安装类型: DIN导轨
Ø 尺寸(宽/高/深): 60/122/62.5
Ø 重量: 223克
Ø 抗振动: 符合IEC60068-2-6标准
Ø 抗冲击: 符合IEC60068-2-27标准
Ø EMC-抗干扰性: 符合IEC61000-4标准
Ø EMC-辐射干扰: 符合IEC55011标准
1.4. 附件:
Ø 接口端子: 已提供
Ø 模块标记标签: 已提供
Ø 端子: 已提供
