通过STEP 7将开疆智能PROFIBUS从站设备接入PROFINET

开疆智能Profibus-DP转Profinet网关KJ-PBM-PN，将单个DP从站设备集成入PROFINET网络，直接安装于DP接口上，由GSD文件自动生成GSDML文件，导入到PROFINET控制器网络进行组态。Profibus-DP转Profinet网关KJ-PBM-PN设置：

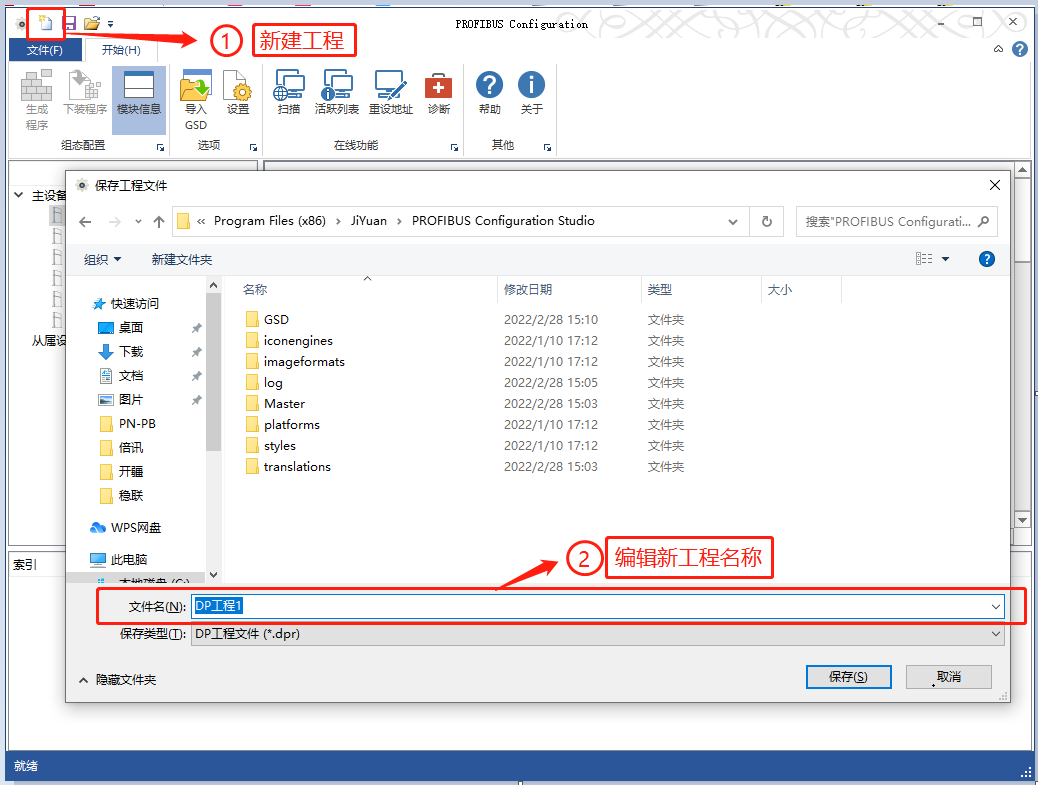

1、安装设置软件PROFIBUS Studio，打开Profibus-DP转Profinet网关PROFIBUS Studio软件；

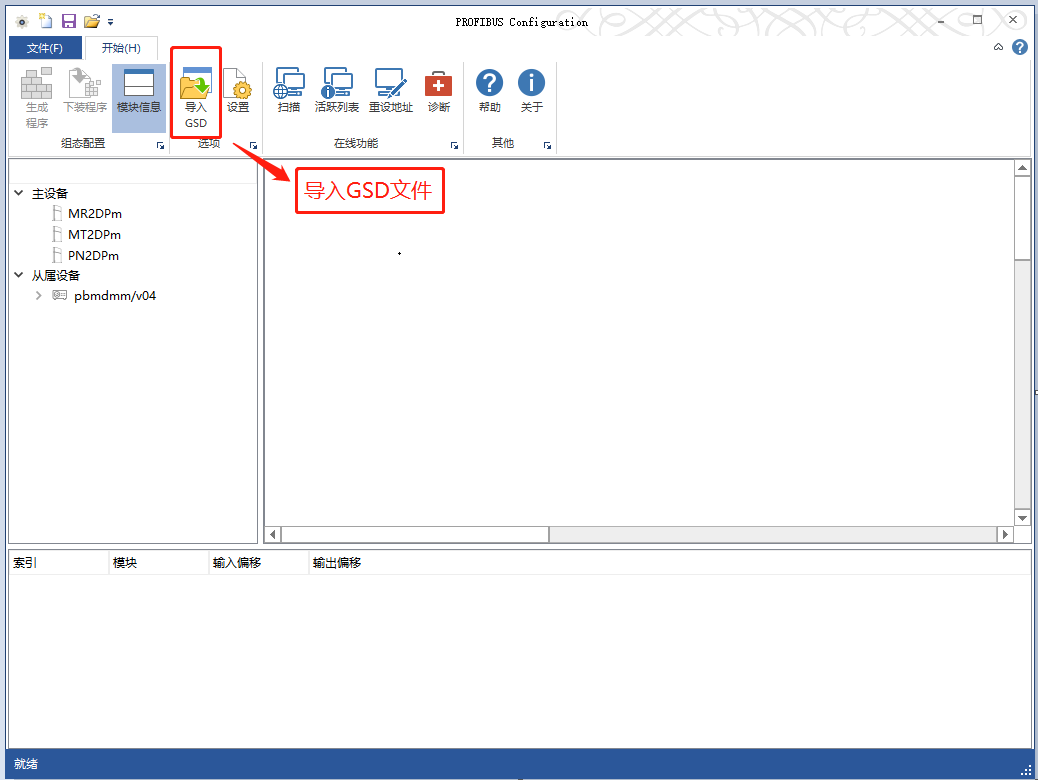

2、导入PROFIBUS设备的GSD文件；

3、配置Profibus-DP转Profinet网关KJ-PBM-PN和PROFIBUS设备的连接网络，（以西门子的s7-300为例）；

4、配置Profibus-DP转Profinet网关KJ-PBM-PN和PROFIBUS设备的连接网络，（以西门子的s7-300为例）；

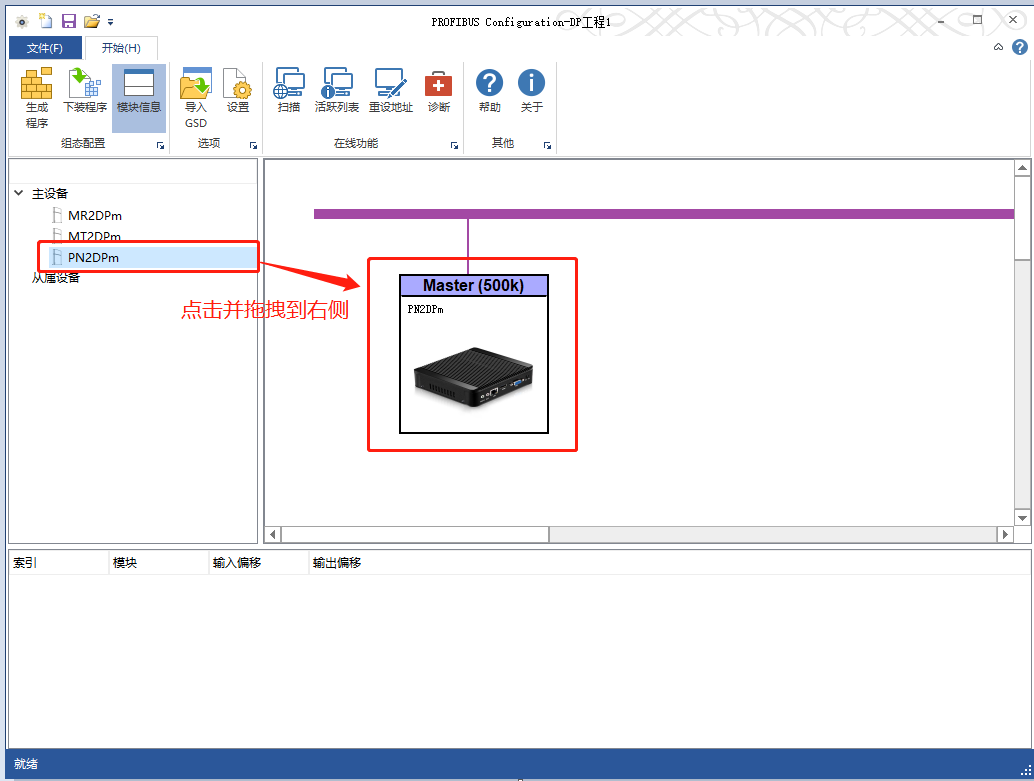

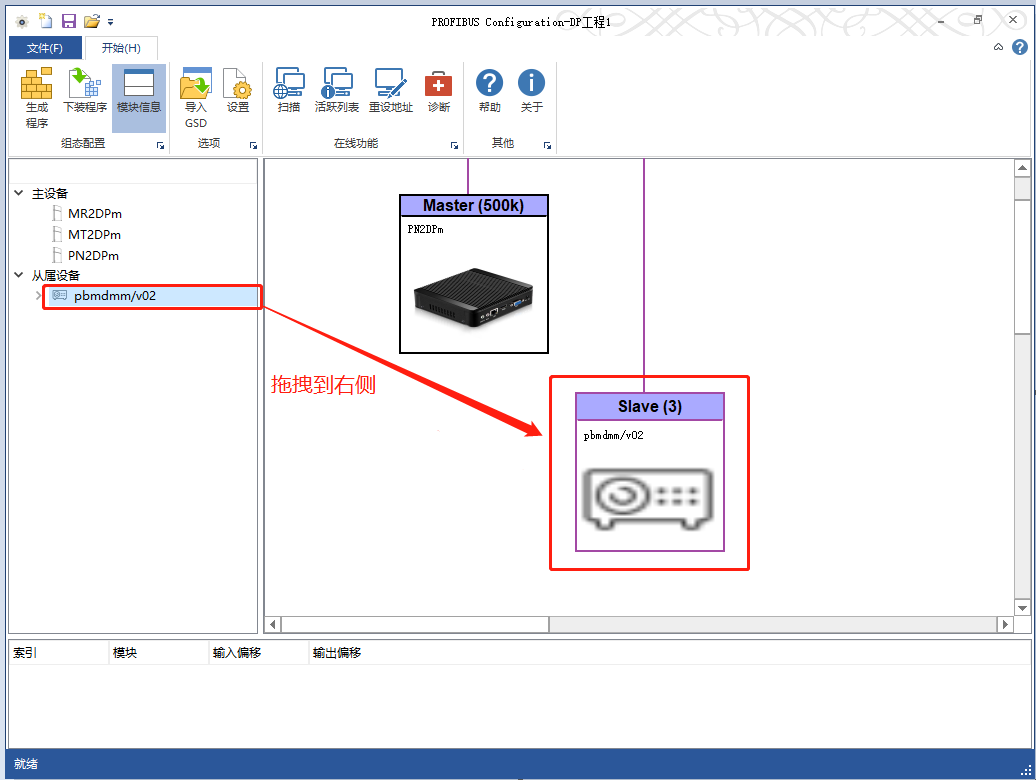

5、添加Profibus-DP转Profinet网关从站设备，并拖拽到右侧；

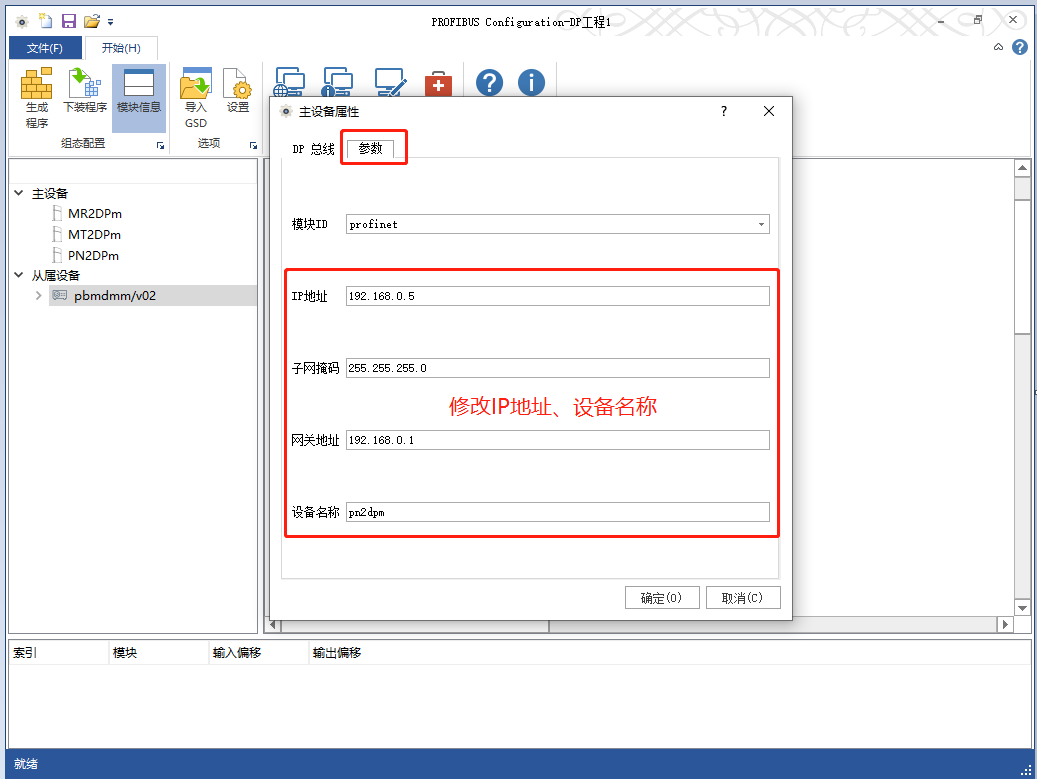

6、配置Profibus-DP转Profinet网关从站网络参数（ip地址、设备名称）；

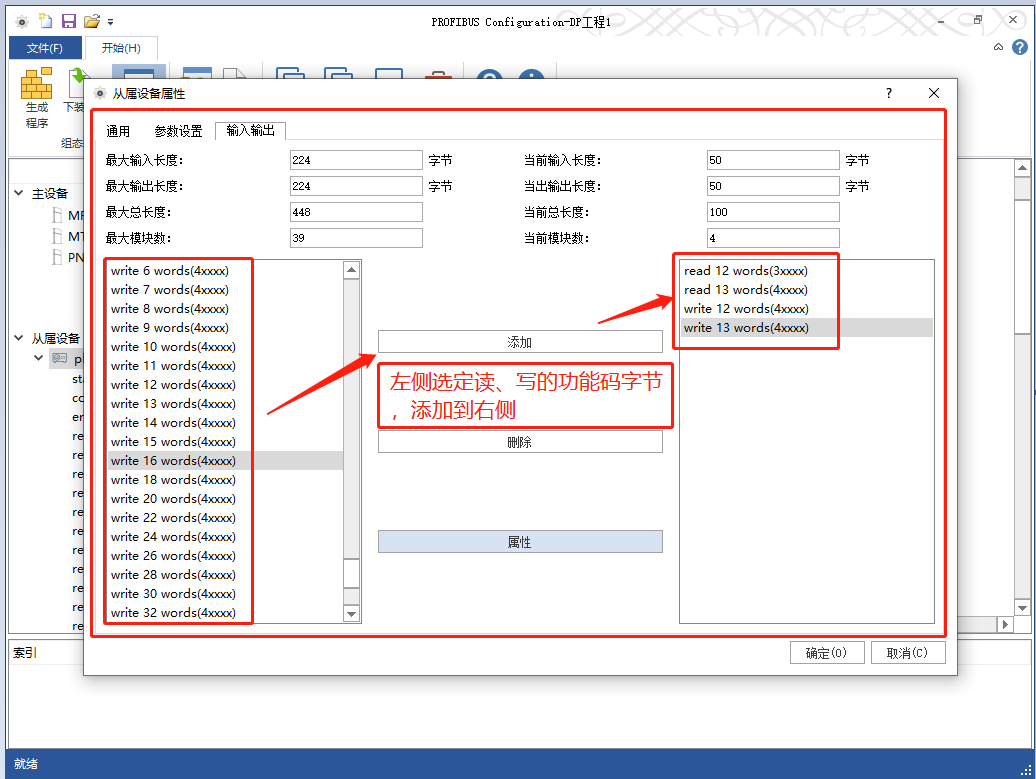

7、添加输入输出字节；

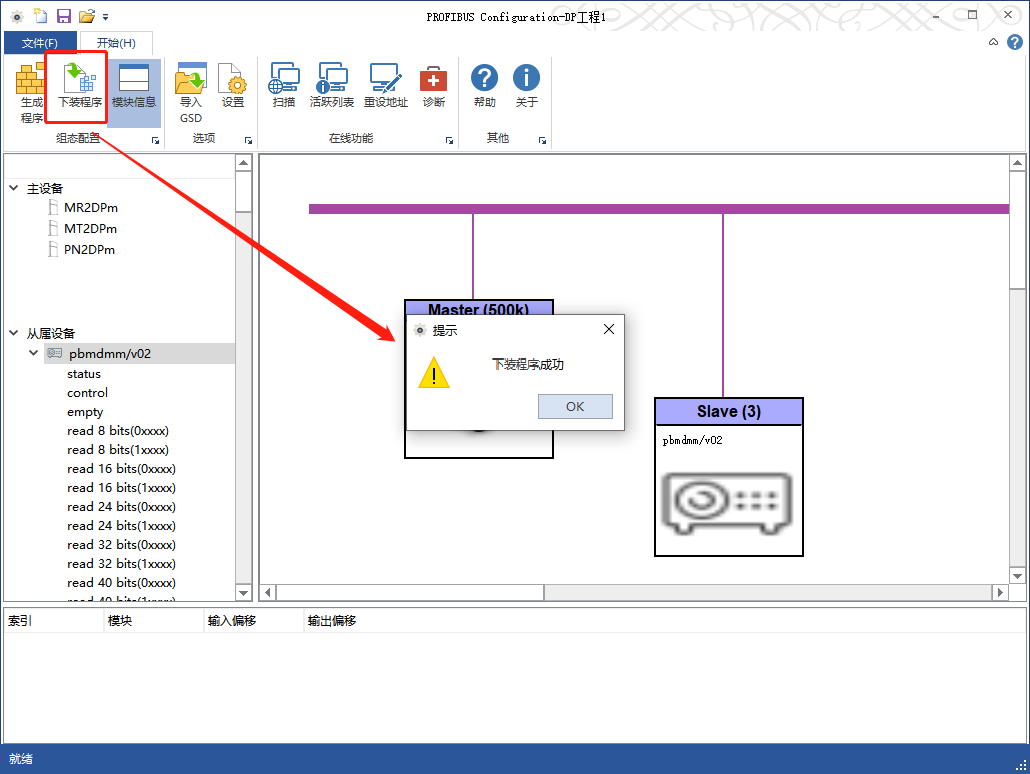

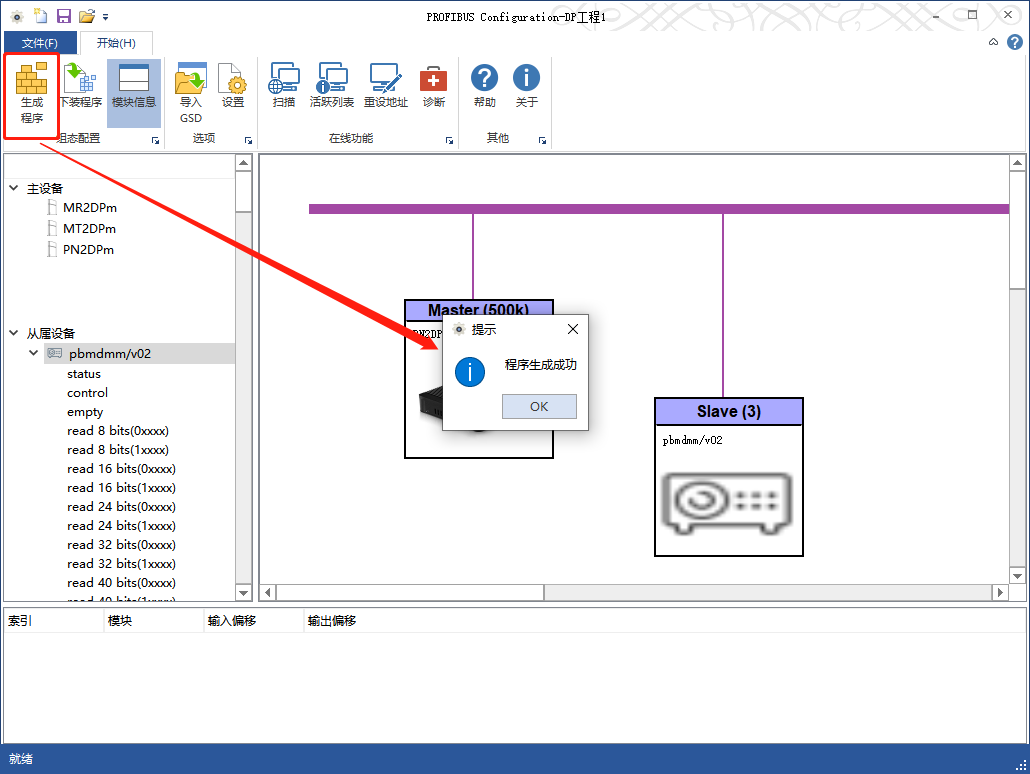

8、生成程序之后对程序进行下载：

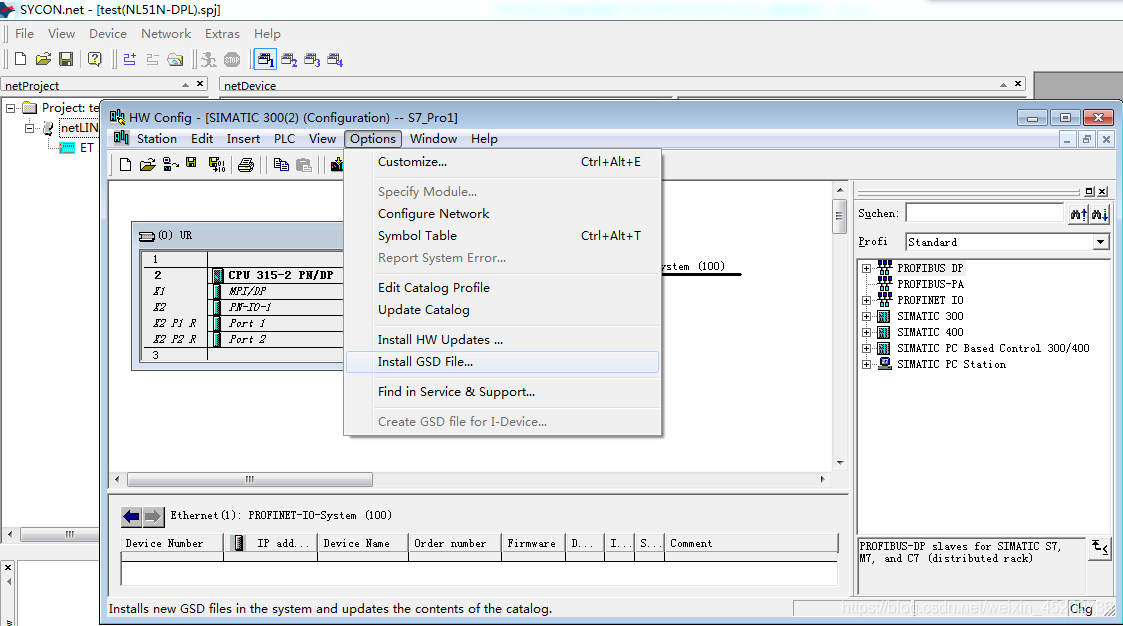

9、PROFINET网络配置，以西门子315-2PNDP PLC为例，软件STEP7 5.5，导入GSDML文件；

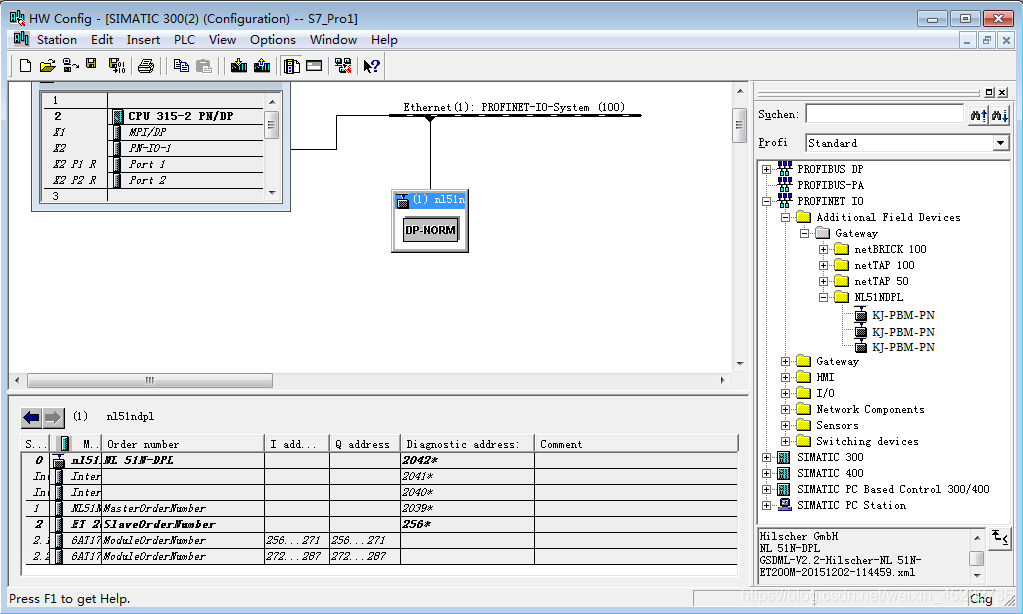

10、右下角GSD文件的描述，区分导入的文件；

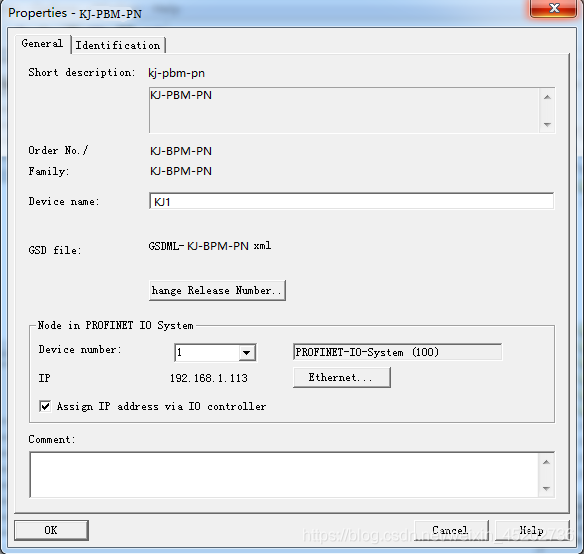

11、双击Profibus-DP转Profinet网关KJ-PBM-PN设备，设置“设备名称”和IP地址（和PROFIBUS Studio配置中的“参数”保持一致；

12、系统中需要配置多个Profibus-DP转Profinet网关KJ-PBM-PN的设备，如果PROFIBUS从站的所以参数一致，可以用同一个GSD文件，通过”Device Name和IP来区分设备；如果PROFIBUS的从站参数不一致，通过SYCON软件重新配置和生成GSD文件，对GSD的文件名自定义部分进行修改。
