开疆智能MODBUS转PROFINET网关
本网关型号为KJ-PNG-101,实现MODBUS转PROFINET功能,能够实现MODBUS接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统,是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET从站,在串口一侧物理接口支持RS-485,支持MODBUS/RTU主站或从站。
MODBUS转PROFINET网关在MODBUS一侧做主站时,可用于一对多集成MODBUS/485从站设备,形成MODBUS子网连接到PROFINET,实现PROFINET控制器监控MODBUS设备的技术要求。只需在配置软件中对Modbus参数进行设置即可,本设备自带3路485通信。可对3路不同的Modbus设备进行通信。
KJ-PNG-101 在 ProfiNet 一侧为 ProfiNet 从站,在 RS-485 一侧可以作为 Modbus 主站或者 modbus 从站
支持标准的 ProfiNet I/O 协议 ProfiNet 支持的最多 16 个槽位,支持最大的输入字节数为 1440 字节,最大的输出字节为 1440 字节,输入输出字节的长度由 STEP7 设定
支持的模块类型

Input 001 byte
Input 016 byte
Input 064 byte
Input 256 byte
Output 001 byte
Output 016 byte
Output 064 byte
Output 256 byte

有三个 RS-485,可以组不同的 Modbus 网络
支持 Modbus 主站和 Modbus 从站
RS-485 参数规格:
支持波特率: 1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s 其它波特率可以定制。
工作方式:半双工
校验方式:无、奇、偶数据位:8 位
停止位:1 位、2 位
功能码: 作为 MODBUS  主站,支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能;
供电:24VDC(±5%),最大功率 3.5W
工作环境温度:-25~55℃,湿度≤95%
外形尺寸:40mm(宽)×110mm(高)×70mm(厚)
安装方式:35mm 导轨
防护等级:IP20

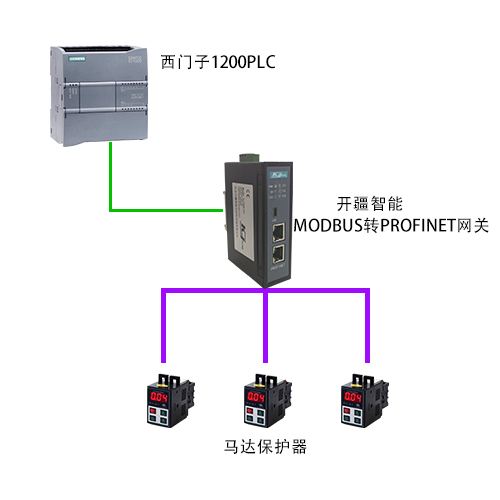

1、本案例控制的主要对象是马达保护器以及现场各项参数的显示与报警。系统PLC选用西门子S7-1200,通过Modbus转Profinet网关模块控制现场设备并监控数据。设备采用ZNB-200型智能低压电动机保护装置,将马达保护器接入 西门子PLC的网关采用开疆智能Modbus转Profinet网关KJ-PNG-101。本文主要讲该Modbus转Profinet网关的配置过程。马达保护器的Modbus通讯的说明请联系保护器厂家。

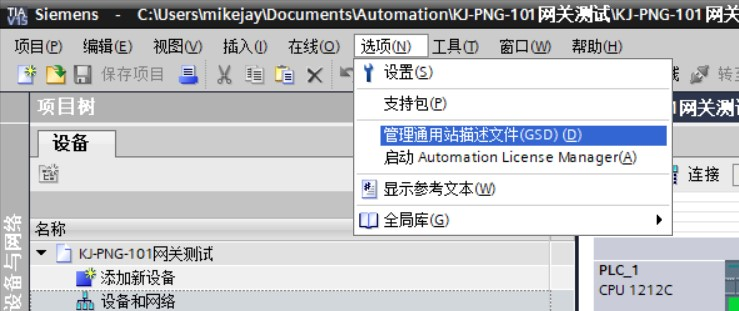

1、首先加入GSD文件。将Modbus转Profinet网关的GSD文件拷贝放到任意位置。打开博图,建立新项目“网关测试”。进入设备和网络,在选项中选择管理通用站描述文件,安装GSD文件。

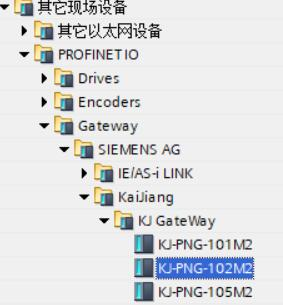

2、选择Modbus转Profinet网关;

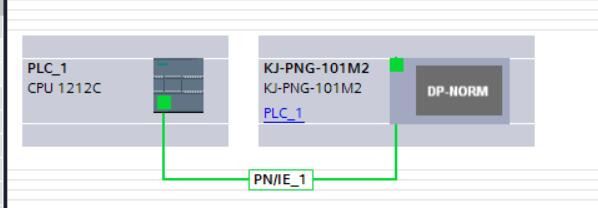

3、将Modbus转Profinet网关配置到 PROFINET网络中;


4、设置Modbus转Profinet网关在Profinet网络中的设备名称与IP地址;

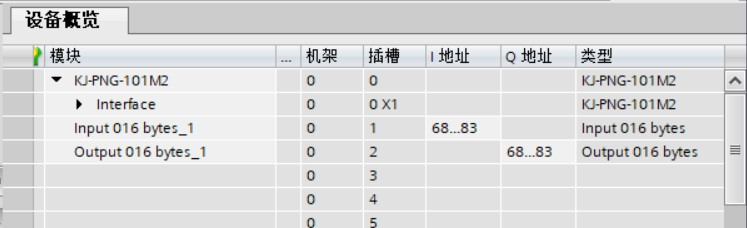

5、确认保护器用到参数的总数据量,并在组态中添加对应的数据长度,这里配置了16个字节的输入输出(8个寄存器);


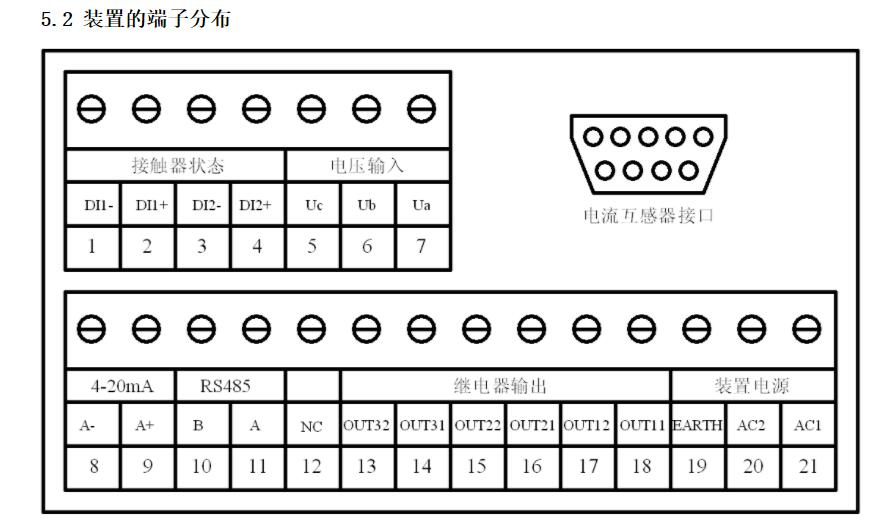

6、组态设置完成后下载到PLC中即可,根据设备手册先设置马达保护器参数,根据从站手册设置接线;

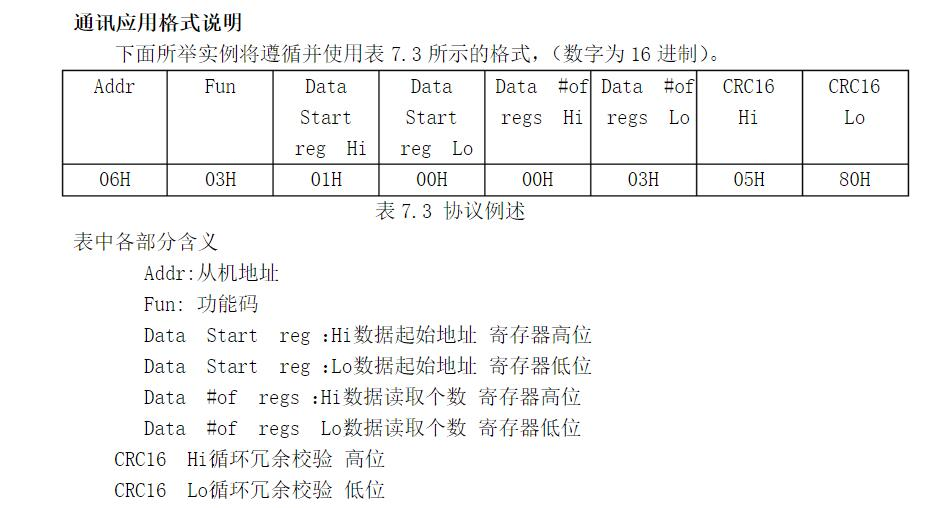

7、下图是从站的通讯应用格式说明;

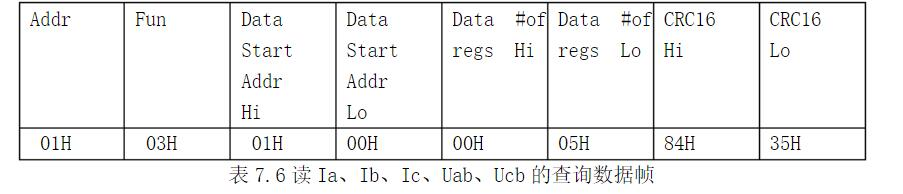

8、读数据(功能码03)查询数据帧此功能允许用户获得设备采集与记录的数据及系统参数。表7.6的例子是从一号机读5个采集到的基本数据,(数据帧中每个地址占用两个字节)他们是系统采集到的Ia,Ib,Ic,Uab,Ucb的5个量。他们在装置中的地址分别是0100H-0104H;

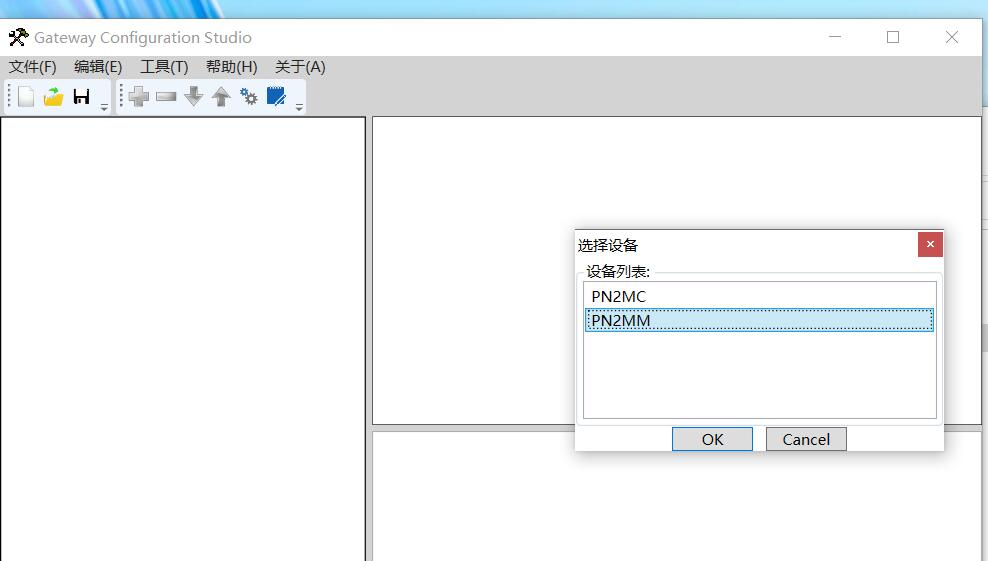

9、由案例可知,从站功地址为1,能码为03,读取的寄存器数量为5个,即可开始进行Modbus转Profinet网关的配置。首先安装网关配置软件,打开软件新建项目选择PN2MM;

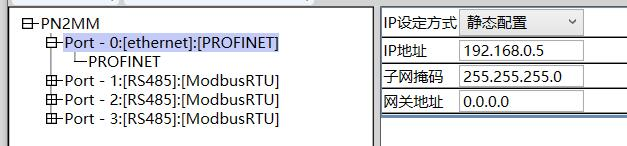

10、配置Modbus转Profinet网关的IP地址与设备名称(要与组态软件中保持一致);

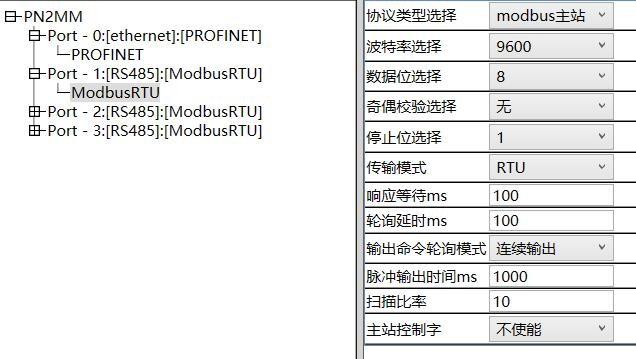

11、设置Modbus参数,485的参数要和从站一直(注意:如果校验位不是无校验那么数据位请选择9,输出命令轮询模式可根据需要选择单次发送,连续发送,脉冲发送等)本例为波特率9600,8个数据位,1个停止位无校验;

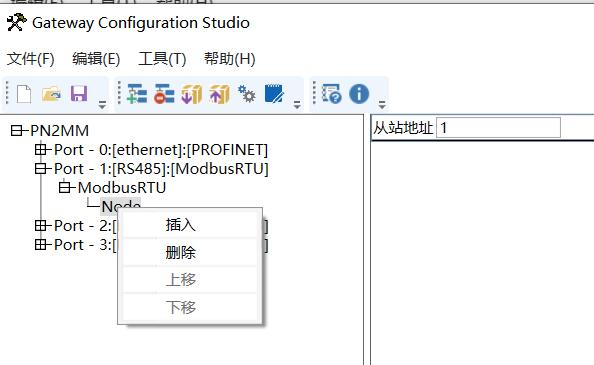

12、在ModbusRTU出点击右键选择插入节点;

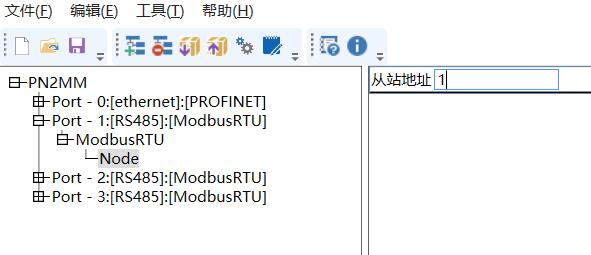

13、节点地址填写从站地址1;


14、在Node处继续右键插入功能码;

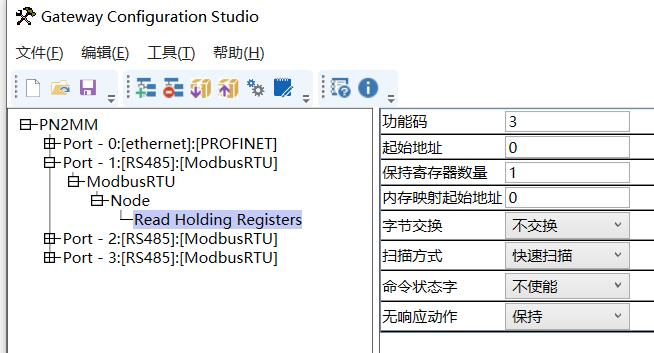

15、如不确定选择是否正确可在右边功能码处确定;

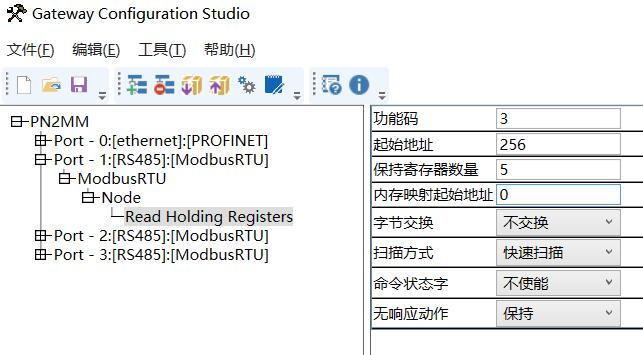

16、手册中范例起始地址为100H,需换算成10进制地址为256,连续读取5个地址的数据。填入下图之中。


17、内存映射起始地址对应博图中的IQ地址,本例中I地址为68-83,那么地址为0的话寄存器地址256号的数据就会映射到IW68后面数据依此往后按顺序排列。注意,配置完IP和设备名称下载到网关后需要重新上电配置才会生效。
